140万画素 紫外対応 冷却CCDカメラシステム

BU-56DUV

200BU-56DUVは200nmから撮影が可能な紫外線領域対応の140万画素冷却CCDカメラです。

USB2.0及びPCIのデュアルインターフェースと、オプションの画像記録インターフェースにより用途に合わせた撮影方法が選択できます。 ペルチェ冷却と水冷方式を併用でき、高いS/N比の撮影が可能です。

小型・低価格が紫外線などによる検査装置への組み込みに最適です。

RoHS対応

センサーの在庫がなくなったものから製造終了となります

コンパチブルな後継機種は無いですが、高感度な紫外領域対応・冷却CMOSカメラがあります。こちらより用途に見合うものをお探しください。

バージョンアップ

カメラ制御ソフト及びSDKの最終バージョンはWindows10対応です。


特 徴

  • 紫外(200nm)~可視光領域対応140万画素
  • 低ノイズ、16ビット階調、軽量(約530g)コンパクトボディ
  • パソコンダイレクトUSBでは、ピント合わせ用に8ビット階調もあり
  • ワイドダイナミックレンジモードのON/OFFにより、飽和電荷量が広がり、リニアに近いデータ出力が可能
  • 画像記録用インターフェース(BPU-30)により録画可能
  • MATLABやLabVIEW,VC++,VC#,VBからカメラを制御可能
  • ExcelやImageJ上で直接撮影するカメラドライバあり

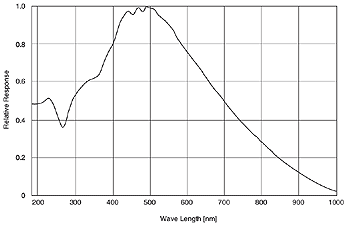

分光感度特性

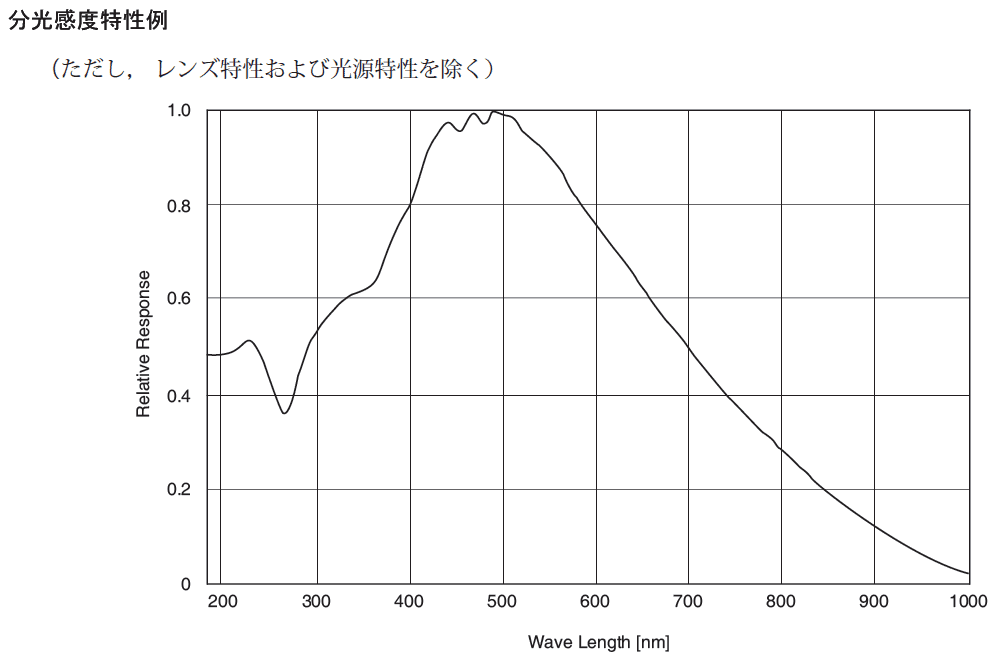

  • 分光感度特性図

仕 様

製品名 BU-56DUV
CCD素子 ICX407BLA(200~1000nm)
ピクセル数 1360×1024(5.5×5.5µm)
ワイドダイナミックレンジモード ON/OFF
冷却方式 1段ペルチェ素子(水冷機構付き)
冷却温度 自然空冷時 外気温-30℃,強制空冷時 -40℃
A/D変換 16ビット(5.1fps)
露光時間 1ms~18時間
レンズマウント Cマウント(1/2"型)
インターフェース パソコンダイレクトUSB2.0(カメラ標準)
  BPU-30による録画
パソコンへの転送USB3.0
1ms単位のサイクルタイムが指定可能
録画しながらファイル保存する機能により長時間録画も可能
PCIによる連写
Matrox Solios/Radient
カメラ最速周期で撮影毎のデータを分析可能
パソコンとカメラ間を長くすることが可能
ビニング機能 標準2×2,オプション3×3,4×4,8×8,16×16(XYは任意組み合わせ可)
外部トリガ・オプション 外部信号による同期撮影、露光時間制御
マルチ動作対応・オプション 1台のパソコンでカメラ複数台同時動作
※詳しくはカタログを参照してください。
BU-50シリーズ搭載のCCD素子はセンサーメーカーが生産を終了していますので在庫限りとなります。詳しくは価格表を参照してください。
